上海工開閥門針型閥訂貨須知如下：
一、根據國家標準的產品型號進行選型訂貨。如果對下面各項另有要求或變更,都應在訂貨合同中加以說明。
1、 閥門壓力等級。
公稱壓力PN/Mpa、公斤力kgf、磅級CL 、英制PSI
2、閥門規格。
3、連接方式:螺紋、承插、對焊、卡套及法蘭連接。
4、閥門結構長度執行標準。
5、閥門結構形式。(直通、角式)
6、閥門主要零件材料。（或流體介質性能）
二、凡是對焊（BW）和卡套連接形式，須寫明對焊或卡套的接管規格（包括管子外徑合璧厚）。

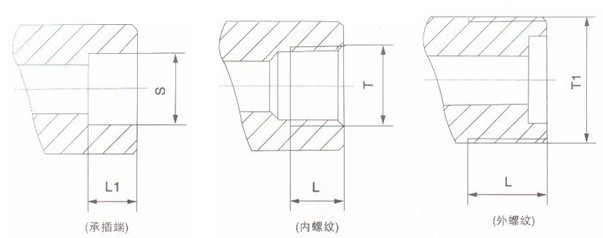

三、國標與美標承插（SW）孔尺寸和螺紋端尺寸。
| 規格 |
承插孔尺寸 |
螺紋端口尺寸T(英制） |
| 中國JB |
美國ANSI |
中國GB |
美國ANSI |
| DN |
NPS(in) |
S |
L1 |
S |
L1 |
T1(公制) |
G、RC |
NPT |
| 6(8) |
1/4 |
14.5 |
10 |
14.1 |
10 |
M20×1.5 |
1/4 |
| 10 |
3/8 |
18.4 |
10 |
17.55 |
10 |
M24×1.5 |
3/8 |
| 15 |
1/2 |
22.5 |
10 |
21.7 |
10 |
M30×2 |
1/2 |
| 20 |
3/4 |
28.5 |
11 |
27.05 |
13 |
M36×2 |
3/4 |
| 25 |
1 |
34.5 |
12 |
33.8 |
13 |
M42×2 |
1 |
注：
G非螺紋密封的管螺紋:GB7307
Rc用螺紋密封的管螺紋(圓堆內螺紋)牙形角55°;GB7306
NPT牙形角60°。ANSI B1.20.1
