GI型高真空蝶閥
    真空蝶閥用于切斷和接通真空管路中的氣流，廣泛應用于各種行業的真空管路中。高真空蝶閥GI型用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
    真空蝶閥一般那有手動真空蝶閥、氣動真空蝶閥、電動真空蝶閥,型號分別有GI型、GIQ型、GIQ-B型、GIQ-A型、GIQ-AB型、GID型等系列.整體都采用防腐不銹鋼材料加工生產,具有很好的防腐性能特點,廣泛應用于化工、電力、石化、天然氣等工業領域。
    真空蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種真空閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。隨著防腐合成橡膠和聚四氟乙烯的應用，真空蝶閥的性能得以提高，并滿足于不同的工況條件。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了真空截止閥、閘閥和球閥。
GI型高真空蝶閥主要零件材料
    閥體、閥蓋、閥桿：碳鋼或不銹鋼
    密封圈：丁腈橡膠、氟橡膠。
產品優點：
    GI高真空手動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。結構簡單，體積小，重量輕?？梢赃\送泥漿，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。
產品缺點：
    1.真空蝶閥的使用壓力和工作溫度范圍小。
    2.密封性較差。
產品分類：
    高真空蝶閥按結構形式可分為：偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為：較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。按連接型式可分為：法蘭連接和對夾式連接.
GI型高真空蝶閥主要技術性能

適用范圍(Pa)	105～1.3x10-4
閥門漏率(Pa.L/S)	＜1.3x10-4
介質溫度（℃）	-25～+80（密封材料為丁腈橡膠） -30～+150（密封材料為氟橡膠）
法蘭標準	JB919
安裝位置	任意

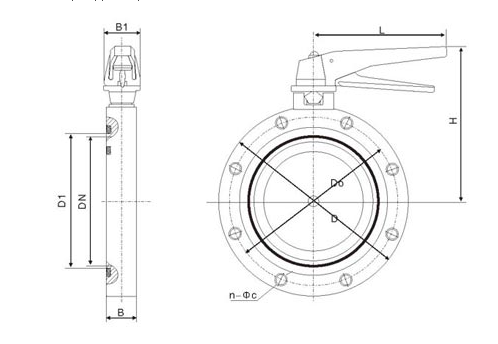

GI型高真空蝶閥外形及連接尺寸(JB919)

型號	通徑(DN)	D	Do	B	H	L	n-ΦC
GI-25	25	70	55	22	72	82	4-Φ7
GI-32	32	78	64	22	76	82	4-Φ7
GI-40	40	85	70	22	90	90	4-Φ7
GI-50	50	110	90	22	98	90	4-Φ9
GI-65	65	125	105	26	130	135	4-Φ9
GI-80	80	145	125	30	140	135	4-Φ9
GI-100	100	170	145	30	153	135	4-Φ12
GI-125	125	195	170	30	165	135	4-Φ12
GI-150	150	220	195	35	179	165	8-Φ12
GI-200	200	275	250	40	208	185	8-Φ12
GI-250	250	330	300	45	234	300	8-Φ12
GI-300	300	380	350	55	300	350	8-Φ14
GI-400	400	500	465	60	340	200	8-Φ18

訂貨須知：
   產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上海工開閥門公司的專業工程師為您審核選型。
