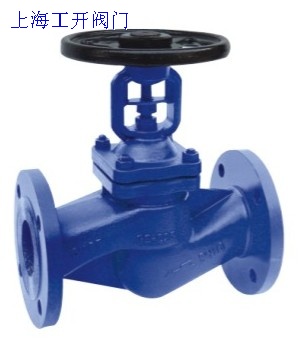

產品說明：
波紋管截止閥是一種新型的截止閥，因本閥為雙重密封設計，所以密封性能比普通截止閥有著更加可靠的優越性。波紋管截止閥的使用壽命長短，大部分取決于其核心部件——波紋管。我公司與德國威茨曼公司（Witzenmann GmbH）、中國沈陽儀表科學研究院聯手合作，采用世界上工藝先進的波紋管作為技術主要部件，大大提高了波紋管截止閥的耐疲勞及使用壽命，使得波紋管截止閥在高溫、低溫、劇毒、強腐、節能等領域有著顯而卓見的獨特優勢。波紋管密封截止閥常用于能上能下的介質：蒸汽、熱油、操作油、空氣、氮氣、熱媒介質、冷熱水、溶劑等系統。
產品特點：
1、三重密封：波紋管密封、保護性填料密封、全開位置的閥桿錐面密封，確保零泄漏，永久性填料無需更換。
2、雙層316L不銹鋼材質“Ω”型波紋管，開關次數達10000次。
3、獨特的波紋管與閥瓣一體化組件，使波紋管與閥桿分離，有效防止因過度開關使波紋管斷裂或因焊接缺陷而造成波紋管穿孔等常見故障發生。
4、閥瓣和閥座的密封面硬化處理，研磨成鏡面，確保良好密封。
5、采用冷壓嵌入的獨立閥座，避免由閥體鑄造或堆焊產生的密封面含氣孔、沙眼、夾砂等嚴重影響密封性能的缺陷，確保密封持久可靠。
6、獨創的入口端過濾單元，有效防止雜質破壞密封面，確保長效使用。
產品主要優點：
1. 波紋管截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
2. 閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長；
3. 雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
4. 閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
5. 人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；
產品性能參數表：
| 公稱壓力 |
PN |
Mpa |
| 試驗壓力 |
強度試驗 |
1.5PN |
| 密封試驗 |
1.1PN |
| 氣密封試驗 |
0.6 |
| - |
- |
| 適用溫度 |
-196℃-600℃ |
技術規范：
設計標準：DIN 3356
結構長度：DIN 3202
連接法蘭：DIN 2543-2545
試驗和檢驗：DIN 3230
：
| 型號 |
尺寸 |
壓力等級 |
材質及工藝方法 |
流向/結構 |
標準 |
| 閥體 |
閥桿 |
閥瓣 |
閥座 |
外密封 |
| WJ41H-16C |
DN15~100 |
PN16 |
WCB鑄鋼 |
13Cr+表面拋光 |
硬面處理+鏡面拋光 |
獨立閥座硬面處理+鏡面拋光 |
雙層SS316L波紋管 |
低進高出 |
GB/T12235-2007 |
注：硬面處理包括Stellite合金堆焊/硬質合金堆焊/2Cr13表面高頻淬火等 。

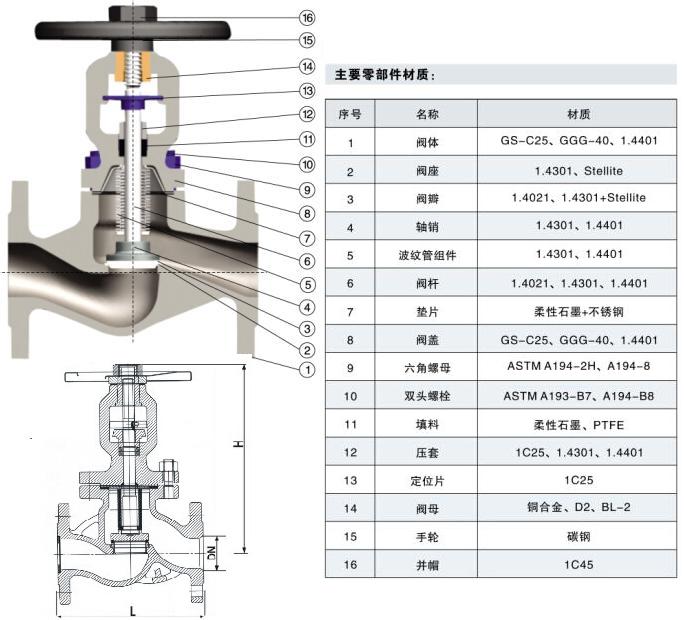

閥門結構部件圖：
訂貨須知：
產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上海工開閥門公司的專業工程師為您審核選型。
如有任何疑問.您可以致電給我們,我們將為您提供最優質的售前咨詢服務。電話：021-56051151 網址：www.www.discoveryxiamen.cn
