ZCZG高溫電磁閥
    高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
產品特點：
耐高溫：采用金屬硬密封，提高了使用溫度。
耐磨：選材合理，閥杯和導向套間巧秒地利用流體的潤滑作用，減少磨損。
工作原理：
  電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

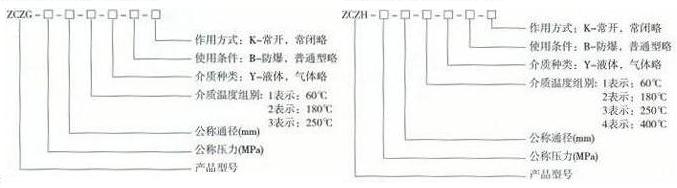

ZCZG高溫電磁閥型號規格說明

ZCZG高溫電磁閥技術參數

介質溫度℃	ZCZG		≤250
	ZCZH		≤400
公稱壓力Mpa	ZCZG		2.5
	ZCZH		4.0
公稱通徑mm	10	15	20	25	32	40	50	65	80	100
功耗	130VA					480VA
電源電壓	AC220V其余規格可特殊訂貨
額定流量系數KV	按JB/T7352-94規定
泄漏量	按JB/T7352-94-F規定

ZCZG高溫電磁閥安裝尺寸

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
10	160	298	90	60	34	41	16	4	2	4-Φ14
15	160	298	95	65	39	45	16	4	2	4-Φ14
20	200	304	105	75	50	55	16	4	2	4-Φ14
25	200	304	115	85	57	65	16	4	2	4-Φ14
32	200	314	140	100	65	78	18	4	2	4-Φ18
40	260	460	150	110	75	85	18	4	3	4-Φ18
50	300	460	165	125	87	100	20	4	3	4-Φ18
65	290	433	185	145	109	120	22	4	3	8-Φ18
80	310	433	200	160	120	135	22	4	3	8-Φ18
100	350	461	235	190	149	160	24	4.5	3	8-Φ22

產品結構圖

高溫電磁閥安裝注意事項
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。

訂貨須知：
一、①ZCZG高溫電磁閥產品名稱與型號②ZCZG高溫電磁閥口徑③ZCZG高溫電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海工開閥門的ZCZG高溫電磁閥型號，請按ZCZG高溫電磁閥型號直接向我司銷售部辦公電話：021-56051151 ，手機：15821524164 QQ：1542202575訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P021-56051151。
