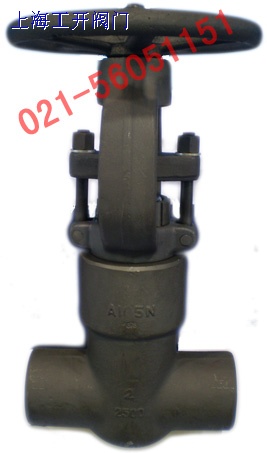

鍛鋼閥門-Z61H-2500LB鍛鋼自密封閘閥
   鍛鋼閘閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
產品應用規范：
設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
采用以下結構
壓力自緊式密封閥蓋，全徑，明桿支架式(OS&Y)
末端連接可按承插焊，設計按ASME B16.34
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
主體材料：A105；LF2；F5;F11;F22;304(L);316(L);F347;F321;
產品主要零件材質：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304L	F316L
1	閥體	A105	A182F22	A182F304L	A182F316L
2	閥座	A276420	A276304	A276304L	A276316L
3	閘板	A182F430&410	A182F304	A182F304L	A182F316L
4	閥桿	A182F6	A182F304	A182F304L	A182F316L
5	密封螺母	A105	A182F304	A182F304L	F316L
6	密封環	A216 304L			A276316L
7	閥蓋	A105	A182F22	A182F304L	A182F316L
8	活節螺栓	A193B7	A193B16	A193B8M
9	銷釘	A276F420		A182F304L
10	填料	柔性石墨		PTFE
11	提升螺栓	A1942H	A1944	A1948	A1948M
12	填料壓套	A276F420		A182F304
13	填料壓板	A216WCB		A182F304
14	螺母	A1942H	A1944	A1948	A1948M
15	閥桿螺母	A276-410
16	固定螺母	A1942H	A1944	A1948	A1948M
17	手輪	A197
18	鎖緊螺母	A1942H	A1944	A1948	A1948M
19	油嘴	銅
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

 備注：客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;

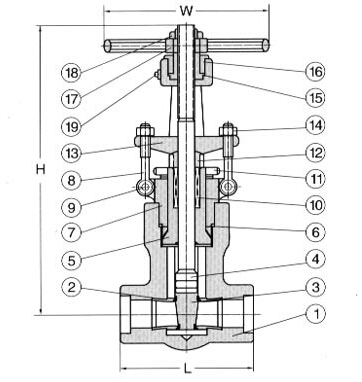

產品主要外形結構和連接尺寸：

NPS  57776577		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H開		321	321	321	380	414	502
W		160	160	180	200	250	280
重量	900LB-1500LB	11.5	10.8	10.5	19.6	21.0	55.4
	2500LB	12.3	11.6	10.8	26.0	28.4	60.0

訂貨須知：
產品使用的場合非常重要或環境比較復雜時, 本文中所有文字、數據、圖片均只適用于參考，請您盡量提供設計圖紙和詳細參數，由我們的上海工開閥門公司的專業工程師為您審核選型。
產品型號、性能參數、結構尺寸參數以及價格等詳情，有任何疑問，您可以致電給我們,我們將為您提供最優質的售前咨詢服務。請聯系電話：021-56051151  www.www.discoveryxiamen.cn
