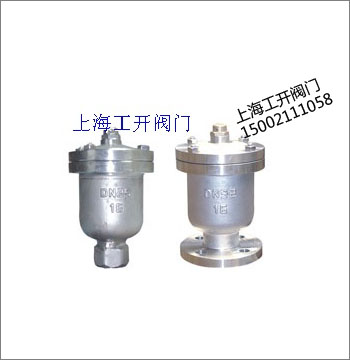

P1/QB1型單口排(進)氣閥
產品說明：
    P1/QB1-10單口排氣閥用于管道上的最高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。此排氣閥連接有二種（絲扣、法蘭）
    該閥為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。 QBI型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
工作原理：
   管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的進修，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。
產品技術參數：
閥體、閥蓋：鑄鐵HT200、不銹鋼、碳鋼
浮球：304不銹
排氣口：鋼H59黃銅
密封圈：丁晴橡皮
松緊螺絲：A3
工作壓力：1.0MPa
密封壓力：1.1MPa
強度壓力：1.5MPa
產品主要外形和連接尺寸：
絲扣式外型尺寸

公稱通徑 DN	ZG	Φ	H
15	1/2"	135	205
20	3/4"	135	205
25	1"	135	205
40	11/2	150	205
50	2"	150	205

法蘭式外型尺寸

公稱通徑 DN	D	D1	D2	Φ	H
15	95	65	45	135	210
20	105	75	55	135	210
25	115	85	65	135	210
40	140	115	80	150	210
150	160	125	100	150	210

產品外形結構圖：

訂貨須知：
    產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上海工開閥門公司的專業工程師為您審核選型。
    如有任何疑問.您可以致電給我們,我們將為您提供最優質的售前咨詢服務。電話：021-56051151  網址：www.www.discoveryxiamen.cn
