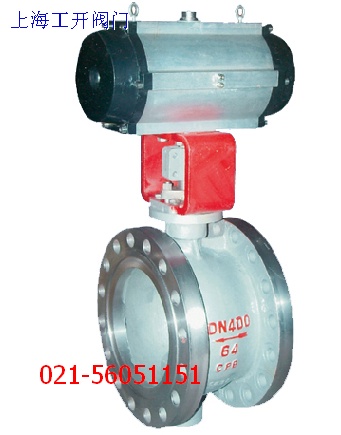

YVQ40型偏心V型調節球閥
產品說明：
    V型調節閥是一種閥芯座采用金屬，或金屬加聚四氟乙烯密封配合的旋轉球閥，既可用作控制調節閥，又可作關斷切斷閥使用。
    由于具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并且具有自潔功能又可防止球芯卡死，特別適用于懸浮液、紙張、高粘度、懸漿等不干凈、含纖維介質場合。
    采用直連式安裝方式，具有結構緊湊、尺寸小、重量輕、阻力小、 動作穩定可靠等優點。
   V型球閥能夠進行比較精確的流量調節與控制。
產品主要性能規范：

公稱壓力 Nominal pressure		0.6	1.0	1.6	2.0	2.5	4.0	5.0	6.4	10
殼體試驗壓力 Shell test pressure		0.9	1.5	2.4	3.0	3.8	6.0	7.5	9.6	15
高壓密封試驗 High pressure tight test		0.66	1.1	1.8	2.2	2.8	4.4	5.5	7.1	11
適用介質及溫度℃ Applicable media & Temperature	YVQ40Fm型	水、蒸汽、紙漿等溶液 Water,vapor,pulp,and other solutions,t≤180℃
	YVQ40Y型	天然氣、煤氣、液化氣、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
	YVQ40Ym型	溶液、礦漿、氧化鋁粉、煤粉、煤灰、含塵氣體、廢渣等 Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas, waste residues,etc.t ≤300℃

產品主要零件材質及代號：

零件名稱 Name of part	YCQ40Fm型	YCQ40Y型	YCQ40Ym型
閥體 Valve body	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8
閥桿 Valve stem	2Cr13/304	2Cr13/304	2Cr13/304
閥芯密封副 Sealing set for valve body	WCB/CF8+Cr	WCB/CF8+硬化合金鋼 WCB/CF8+Hardens alloy steel	特種硬化合金鋼質 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel
閥座密封副 Sealing set for valve seat	PTFE/Molon	WCB/CF8+硬化合金鋼 WCB/CF8+Hardens alloy steel	特種硬化合金鋼質 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel

說明：1、本產品法蘭連接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5規定的突面法蘭；
　　　 2、結構長度參照GB 12221-2005，ASNE B16.10的規定；
　　　 3、制造和驗收技術條件參照GB12237-89，API 6D；
　　　 4、壓力試驗按JB/T9092-1999，GB/T13927-92，AP1598的要求。
產品主要外形尺寸：

公稱壓力 PN	公稱通徑 DN（mm）	尺寸
		L	D	K	d	b	z-d0	Ws	Hs	Hw	Hd
1.6 MPa	50	124	165	125	100	16	4-φ18	230	164	260	310
	65	145	185	145	120	18	4-φ18	250	180	275	330
	80	165	200	160	135	20	8-φ18	300	200	300	360
	100	194	220	180	155	20	8-φ18	320	235	335	390
	125	210	250	210	185	22	8-φ18	400	260	355	405
	150	229	285	240	210	24	8-φ23	500	280	375	440
	200	243	340	295	265	26	12-φ23	800	320	410	470
	250	297	405	355	320	30	12-φ25	1000	355	485	550
	300	338	460	410	375	30	12-φ25	1200	400	530	595
1.6 MPa	50	124	165	125	100	20	4-φ18	230	164	260	310
	65	145	185	145	120	22	8-φ18	250	180	275	330
	80	165	200	160	135	22	8-φ18	300	200	300	360
	100	194	230	190	160	24	8-φ23	320	235	335	390
	125	210	270	220	188	28	8-φ25	400	260	355	405
	150	229	300	250	218	30	8-φ25	500	280	375	440
	200	243	360	310	278	34	12-φ25	800	320	410	470
	250	297	425	370	332	36	12-φ30	1000	355	485	550
	300	338	485	430	390	40	16-φ30	1200	400	530	595

注：本產品法蘭密封面型式按GB/T 9113.1-2000規定的凸面法蘭，當用戶法蘭密封形式與表中規定不同時，請另注明。
訂貨須知：
   產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上海工開閥門公司的專業工程師為您審核選型。
