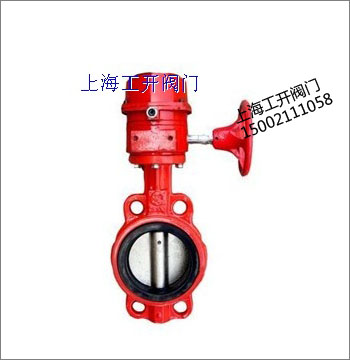

消防信號蝸輪蝶閥
產品說明：
    信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。本蝶閥適用在石油、化工、食品、醫藥、造紙、水電、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。
產品性能規范：

公稱通徑		DN50-250
公稱壓力		1.0Mpa	1.6Mpa
試驗壓力	殼體	1.5Mpa	2.4Mpa
	密封	1.1Mpa	1.76Mpa
適用溫度		-15℃~150℃
適用介質		淡水、污水、海水、空氣、蒸汽、食品、藥品等
微動開關容量		AC 220V 1A DC 30V 0.5A

產品特點：
1、小巧輕便，容易拆裝及維修，并可在任意位置上安裝。
2、結構簡單、緊湊，90°運轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、達到完全密封，氣體試驗泄漏為零。
5、選擇不同零部件材質，可適用多種介質。
6、流量特性趨于直線，調節性能好。
7、啟閉試驗次數多達上萬次，壽命長。
8、凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可以用該閥替換。
產品工作原理：
1、本信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向為閥門關閉。
3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種型式：
(1) 在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和全閉時動作，接通控制室“閥開”、“閥關”指示燈電源，使之準確顯示閥門開關狀態。
(2) 在傳動裝置箱體內只設關向微動開關，(蝶板全關位置為 0°)，當?shù)逵?～45°位置時微動開關動作，輸出閥門關閉信號，45～90°位置時另一對常閉觸點可輸出閥門打開信號?？烧{整微動開關凸輪捆，顯示蝶板所處的不同位置。

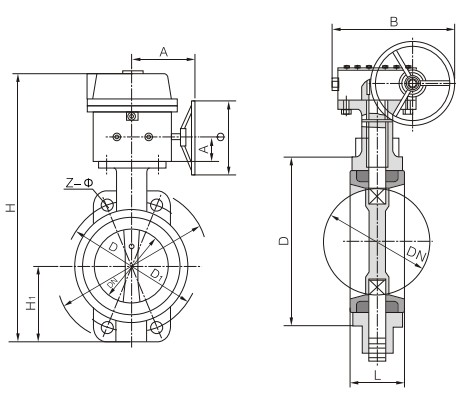

產品外形圖：

訂貨須知：
產品使用的場合非常重要或環境比較復雜時, 本文中所有文字、數據、圖片均只適用于參考，請您盡量提供設計圖紙和詳細參數，由我們的上海工開閥門公司的專業工程師為您審核選型。
產品型號、性能參數、結構尺寸參數以及價格等詳情，有任何疑問，您可以致電給我們,我們將為您提供最優質的售前咨詢服務。請聯系電話：021-56051151  www.www.discoveryxiamen.cn
