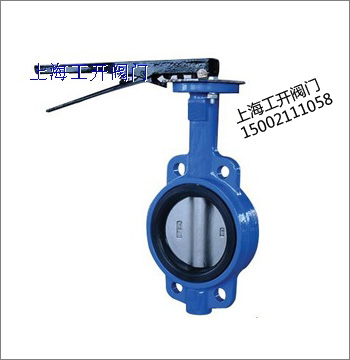

D71X手柄蝶閥
產(chǎn)品簡述：對夾軟密封蝶閥被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統(tǒng)供排水中，作為調節(jié)和截止使用。軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長。
對夾軟密封蝶閥結構特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
對夾軟密封蝶閥主要技術參數(shù)
|
公稱壓力(Mpa)
|
0.6
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)*
|
0.9
|
1.5
|
2.4
|
|
密封試驗壓力(Mpa)
|
0.66
|
1.1
|
1.76
|
|
驅動方式
|
D71X型對夾軟密封蝶閥可選蝸輪傳動、電動、氣動、液動
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
工作溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
對夾軟密封蝶閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
填料
|
柔性石墨
|
|
密封圈
|
丁腈耐油橡膠
|
|
閥軸
|
2Cr13
|
