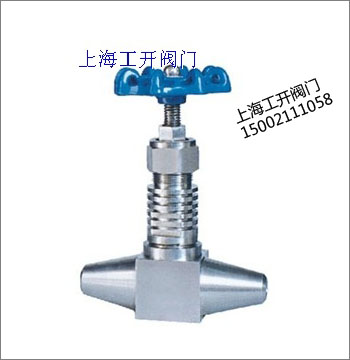

J61W針型閥
一、產品說明
      針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。
二、產品應用
       針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分。
制造標準：
設計與制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構長度：GB12221
檢驗與實驗：GB/T13927
三、產品主要零件材料

序號	零件名稱	材質
1	閥體	20# A105 SS304 SS304L SS316 SS316L
2	閥蓋墊片	紫銅PTFE
3	閥蓋	20# A105 SS304 SS304L SS316 SS316L
4	填料墊	PTFE 柔性石墨 金屬盤根
5	填料	PTFE 柔性石墨
6	填料壓蓋	20# A105 SS304 SS304L SS316 SS316L
7	鎖緊螺母	20# A105 SS304 SS304L SS316 SS316L
8	閥桿	20# A105 SS304 SS304L SS316 SS316L
9	手輪	20# A105 SS304 SS304L SS316 SS316L
10	帶帽螺母	20# A105 SS304 SS304L SS316 SS316L

四、產品外形結構圖

五、產品安裝注意事項
1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
訂貨須知：
        產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上海工開閥門公司的專業工程師為您審核選型。
