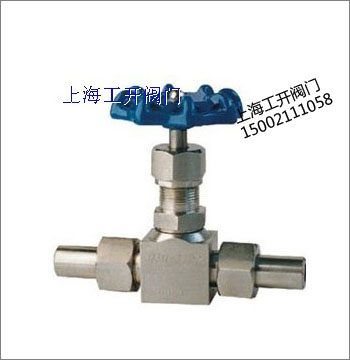

J23外螺紋針型閥
一、產品說明
       針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。 　
       針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
二、產品性能
1. 制造標準: GB/T12224-2005  JB/T7747-1995
2. 連接形式: 接管對焊連接
3. 結構特征:錐面密封,活動閥瓣
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
三、產品主要零件材料

序號	零件名稱	材質
1	焊接接管	20# A105 SS304 SS304L SS316 SS316L
2	平墊圈	PTFE RTFE
3	連接螺母	20# A105 SS304 SS304L SS316 SS316L
4	閥體	20# A105 SS304 SS304L SS316 SS316L
5	閥蓋墊片	紫銅PTFE
6	閥蓋	20# A105 SS304 SS304L SS316 SS316L
7	填料墊	PTFE 柔性石墨 金屬盤根
8	填料	PTFE 柔性石墨
9	填料壓蓋	20# A105 SS304 SS304L SS316 SS316L
10	鎖緊螺母	20# A105 SS304 SS304L SS316 SS316L
11	閥桿	20# A105 SS304 SS304L SS316 SS316L
12	手輪	20# A105 SS304 SS304L SS316 SS316L
13	帶帽螺母	20# A105 SS304 SS304L SS316 SS316L

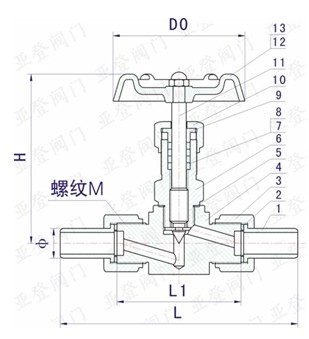

四、產品外形結構圖

五、產品安裝注意事項
1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
訂貨須知：
        產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上海工開閥門公司的專業工程師為您審核選型。
